Onduleur hybride monophasé Sofar Solar 6 kVA – HYD6000-EP
Découvrez l’onduleur hybride monophasé Sofar Solar 6 kVA, la solution idéale pour optimiser votre production d’énergie solaire et réduire votre dépendance au réseau électrique. Grâce à ses multiples fonctionnalités et à sa simplicité d’utilisation, il vous offre une certaine autonomie énergétique et des économies significatives.
Le HYD 6000-EP est le nouvel onduleur hybride aux multiples talents pour les applications solaires et de stockage. Pendant les pannes de réseau, il peut fournir jusqu’à 5 kW d’alimentation de secours (EPS) en 10 ms grâce à son port EPS intégré. Le système intégré de gestion de l’énergie dispose de plusieurs modes conviviaux, optimisant l’expérience de l’utilisateur, notamment un mode d’auto-utilisation automatique. L’utilisateur peut également définir différentes plages d’heures et/ou de dates ou des règles pour le jour de la semaine. Tous les modes peuvent être facilement configurés sur le grand écran LCD.
Une clé WiFi est livrée avec l’onduleur, pour connecter facilement l’onduleur au portail de surveillance Sofar.
Rendement élevé
• Efficacité maximale de 99,9%.
• Algorithme MPPT précis en temps réel pour une exploitation maximale
• Large plage de fonctionnement de la tension d’entrée
Configuration flexible
L’onduleur fonctionne avec les batteries plomb (GEL) ou lithium.
Utilisation en mode sauvegarde (back-up)
Un onduleur peut être utilisé en « back up » sans avoir besoin de panneaux photovoltaïques. Dans ce mode, l’onduleur assumera le rôle d’un onduleur pour protéger votre équipement des interruptions de réseau. Par conséquent, un onduleur protège les ordinateurs et les équipements audiovisuels ou toute autre charge sensible en fournissant un flux constant de courant électrique. Il garantit une alimentation électrique avec un temps de basculement inférieur à 10 ms gràce la fonction EPS.
Utilisation en mode Hybride
L’onduleur tire son énergie du réseau uniquement lorsque la batterie est épuisée et que l’énergie solaire ne produit pas suffisamment pour répondre à la consommation.
Tout en un. Solution de système flexible et économique
• Choix de l’emplacement libre grâce à l’IP65
• Installation et maintenance faciles grâce à la connexion « Plug & Play
• Sélection de l’interface – Wi-Fi / RS485 /GPRS
• Écran LCD + LED
• Fonction d’exportation zéro intégrée
Faible coût d’entretien
• Couvercle détachable pour une installation facile
• Couvertures en aluminium inoxydable
• Une solution de contrôle souple

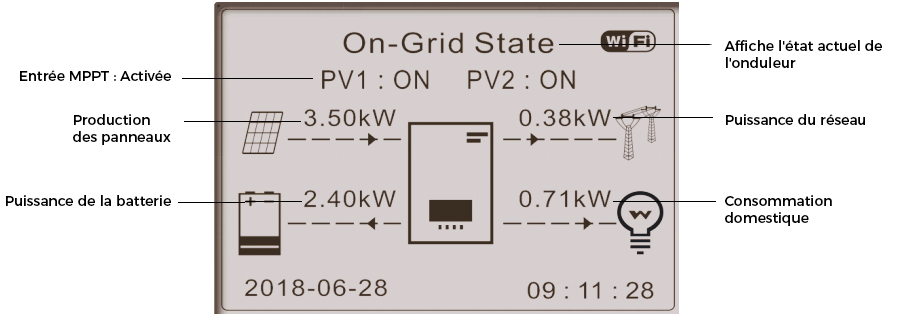

Affichage standard
L’écran affiche toutes les informations pertinentes concernant l’onduleur.
Câblage et connexion
- BATTERY – Bornes d’entrée + et – de la batterie
- OFF / ON – Commutateur DC
- PV 1 & PV 2 – Entrées solaire (male et femelle)
- WIFI – GPRS – Connexion clé USB – Wi-Fi
- COM – Port de communication
- Link Port 0 & 1 – Port de liaison 0 et 1
- Grid connection port – Port de connexion au réseau
- Load connection port – Port de connexion de la charge
- External LCD Terminal – Port de connexion écran LCD externe
Onduleurs Hybrides : Modes de Fonctionnement

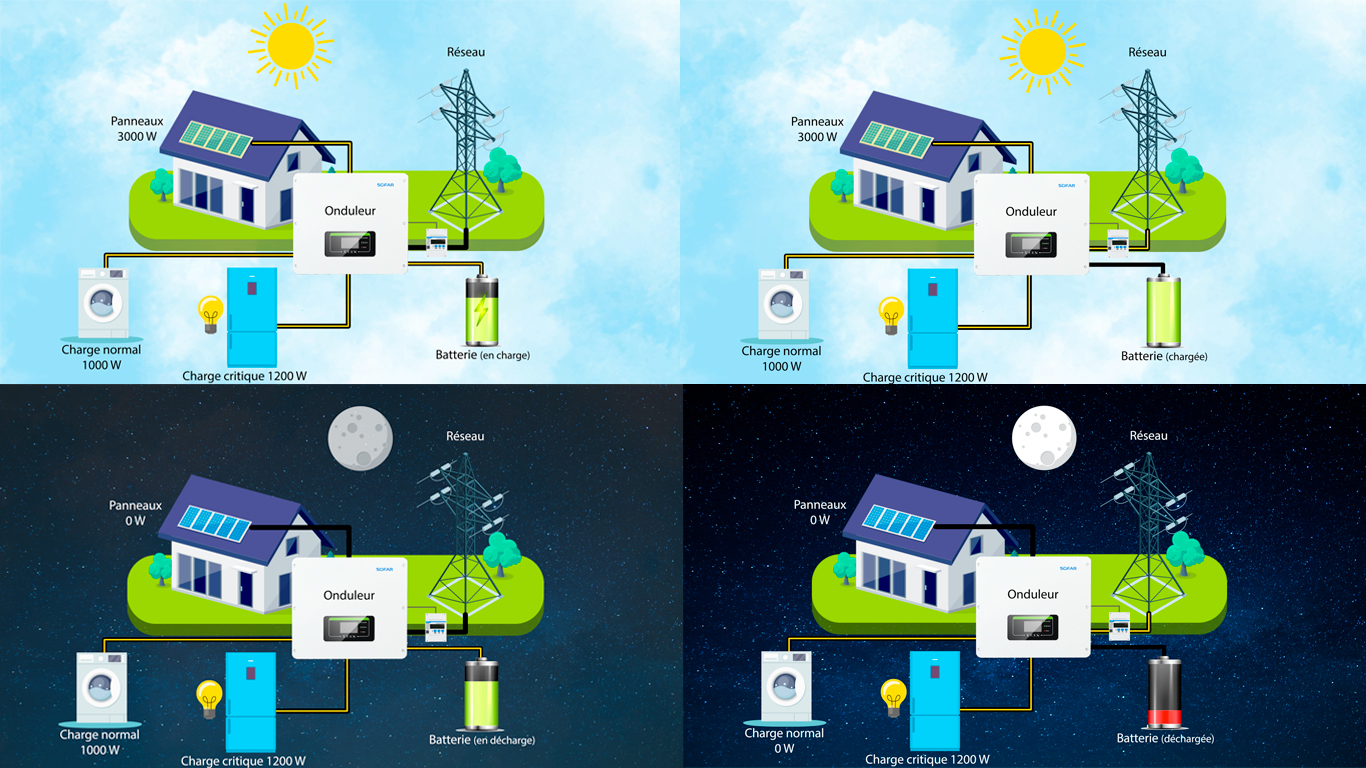

Autoconsommation (Self-use Mode)
- Si la production PV correspond à la consommation, l’onduleur ne charge ni ne décharge la batterie.
- Si la production PV est supérieure à la consommation, le surplus d’énergie est stocké dans la batterie.
- Si la batterie est pleine ou à sa puissance de charge maximale, le surplus d’énergie est exporté vers le réseau.
- Si la production PV est inférieure à la consommation, la batterie se décharge pour fournir de l’énergie aux charges.
- Si la consommation d’énergie des utilisateurs dépasse la production PV et que la capacité de la batterie ne parvient pas à compenser cet écart, l’onduleur importera de l’énergie du réseau.
- Priorité de l’alimentation : PV > Batterie > Réseau
- Priorité de la consommation : Charges > Batterie > Réseau
.jpg)

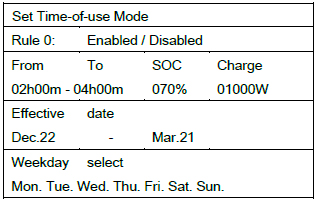

Mode Heures Creuses (Time-of-Use Mode) :
- L’utilisateur peut définir jusqu’à quatre règles sur les moments où la batterie doit être chargée.
- Chaque règle peut être activée ou désactivée et inclut l’heure, le pourcentage de charge de la batterie (SOC), la puissance de charge, la date d’efficacité et les jours de la semaine.
Mode Programmation (Timing Mode) :
- L’utilisateur peut définir des moments fixes de la journée pour charger ou décharger la batterie avec une puissance déterminée.
- Jusqu’à quatre règles peuvent être définies et chaque règle peut être activée ou désactivée séparément pour la charge ou la décharge.
Mode Passif (Passive Mode) :
- Destiné aux systèmes avec des systèmes de gestion d’énergie externes utilisant le protocole Modbus RTU pour contrôler l’onduleur.
- Si la batterie est complètement chargée ou à sa puissance de charge maximale, la production PV est réduite en ajustant le point de puissance maximale (MPPT).
- Si la production PV est inférieure à la consommation, la batterie alimente les charges.

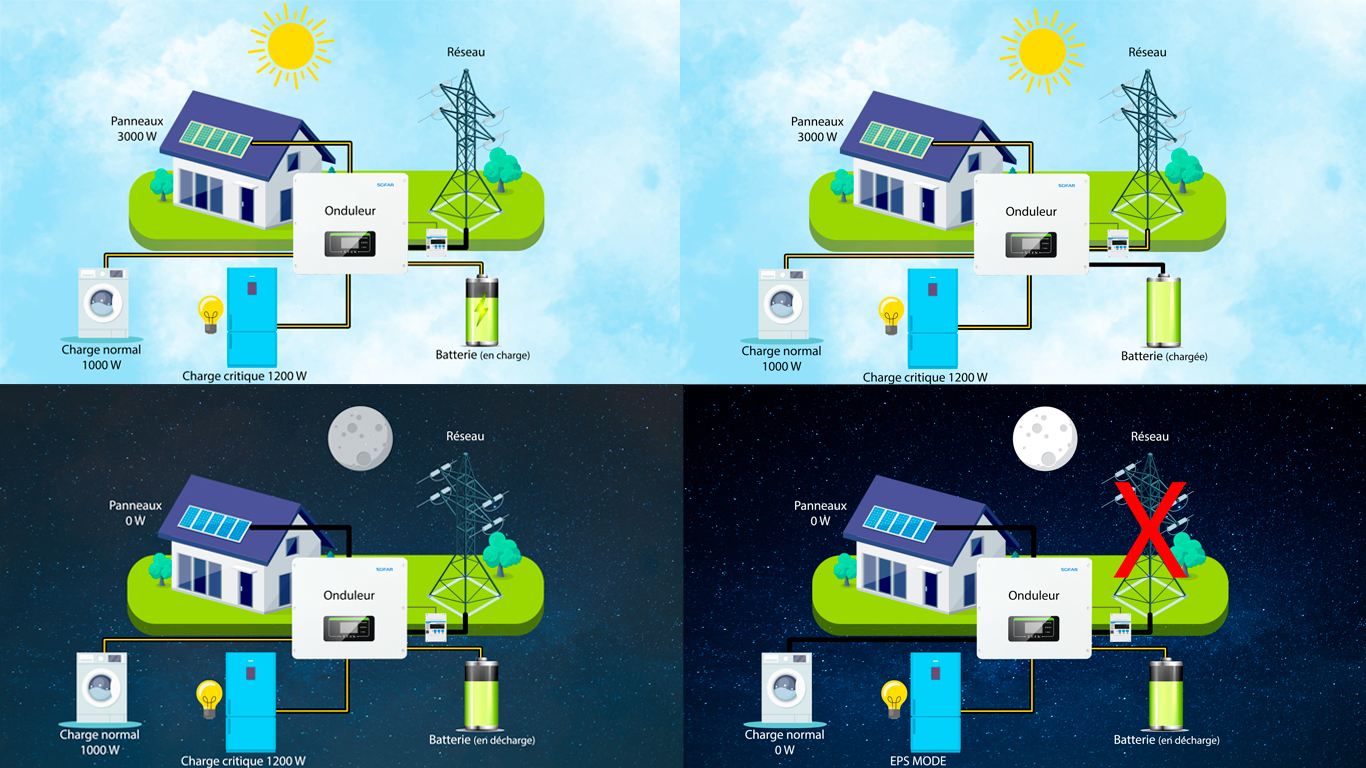

Mode EPS (EPS Mode) :
- Quand ce mode est activé, l’onduleur fournit de l’énergie aux charges lorsqu’il est hors-réseau, par exemple lorsqu’il n’y a pas de connexion au réseau public ou pendant les pannes de courant.
- Si la production PV est supérieure à la consommation, le surplus est stocké dans la batterie.
Mode Passif (Passive Mode) :
- Destiné aux systèmes avec des systèmes de gestion d’énergie externes utilisant le protocole Modbus RTU pour contrôler l’onduleur.
- Si la batterie est complètement chargée ou à sa puissance de charge maximale, la production PV est réduite en ajustant le point de puissance maximale (MPPT).
- Si la production PV est inférieure à la consommation, la batterie alimente les charges.
Mode EPS (EPS Mode) :
- Quand ce mode est activé, l’onduleur fournit de l’énergie aux charges lorsqu’il est hors-réseau, par exemple lorsqu’il n’y a pas de connexion au réseau public ou pendant les pannes de courant.
- Si la production PV est supérieure à la consommation, le surplus est stocké dans la batterie.
Ces modes permettent à l’utilisateur de gérer de manière flexible la manière dont l’énergie est stockée et utilisée, optimisant ainsi l’utilisation des batteries et de la production d’énergie solaire.

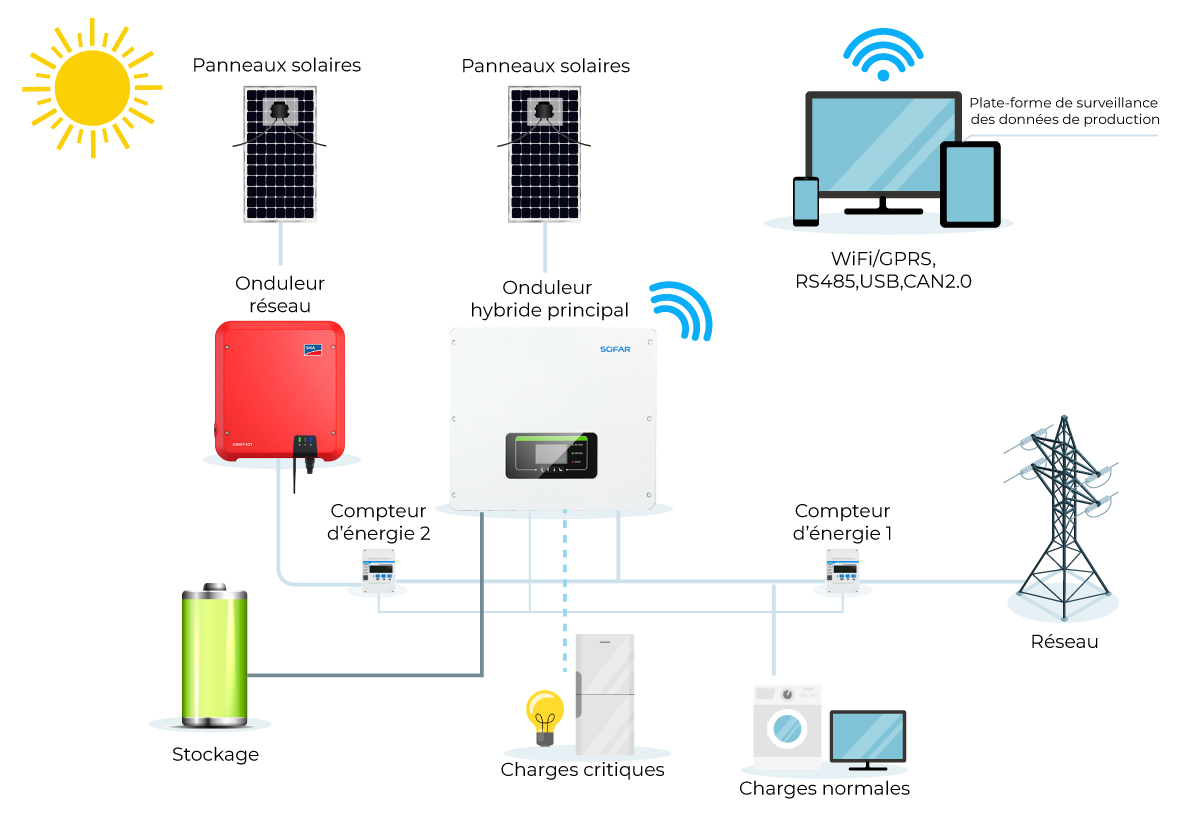

Retro-Fit
Optimisation d’une installation connectée réseau existante

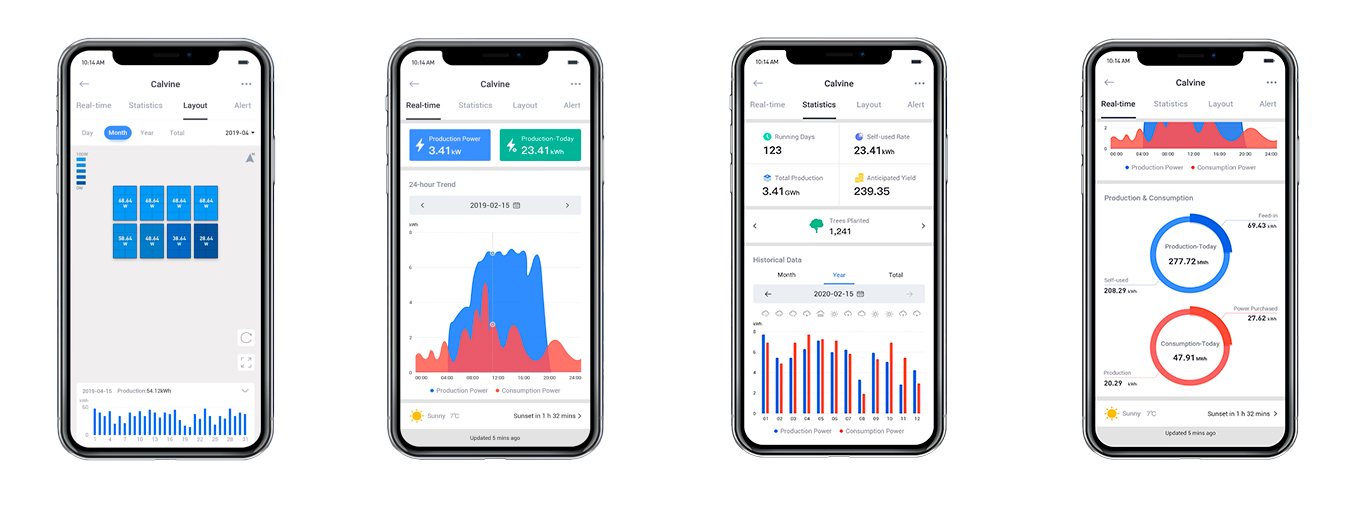

SolarMan Smart
SofarSolar redéfinit l’avenir énergétique avec des onduleurs intelligents. Dotés de fonctionnalités de surveillance avancées, nos onduleurs incluent en standard le WiFi Stick, ouvrez la voie à une connectivité transparente. Choisissez votre chemin vers l’efficacité avec des options telles que clés Ethernet, GPRS ou LTE. Transformez chaque installation en une symphonie numérique, où la puissance solaire devient une expérience connectée, intelligente et durable. SofarSolar, votre partenaire pour une énergie plus intelligente et plus brillante.
Android – Google Play – Solarman Smart
Étapes de la configuration :
1. Après avoir démarré l’application, enregistrez-vous en tant que nouvel utilisateur ou saisissez les données d’accès actuelles de SOLARMAN.
2. Créez un nouveau système et enregistrez les données du système.
3. Scannez le code-barres du stick logger pour affecter un onduleur au système.
4. Accédez au système nouvellement créé afin de configurer l’enregistreur à bâtons (appareil/enregistreur).
5. Appuyez sur le bouton de la clé WiFi pendant 1 seconde pour activer le mode WPS de la clé afin que le smartphone puisse être connecté à la clé WiFi.
6. Sélectionnez maintenant votre réseau WiFi local pour l’accès à Internet et entrez votre mot de passe WiFi.
7. La clé WiFi est configurée avec les données d’accès.
Une garantie de 5 ans pour une énergie fiable
Plongez dans l’avenir énergétique en toute confiance avec les onduleurs hybrides Sofar Solar, car nous garantissons la performance exceptionnelle de nos produits pendant 5 ans. Cette garantie, symbole de notre engagement envers la qualité, offre la tranquillité d’esprit nécessaire pour embrasser pleinement le potentiel de l’énergie hybride, transformant votre quotidien en une expérience énergétique fiable et durable.
Caractéristiques
| Paramètres de la batterie | |
| Type de batterie | Lithium-ion, Plomb-acide |
| Tension nominale de la batterie | 48 V |
| Plage de tension de la batterie | 42 – 58 V |
| Capacité de la batterie | 50 – 2000 Ah |
| Puissance de charge/décharge maximale | 5000 W |
| Courant de charge max. | 100 A |
| Courant de décharge max. | 100 A |
| Courbe de charge (lithium-ion) | BMS (Système de gestion de la batterie) |
| Courbe de charge (plomb-acide) | Adaptatif à 3 niveaux avec maintenance |
| Profondeur de décharge | Ion de lithium: 0 – 90% DOD réglable, acide de plomb: 0 – 50% DOD réglable (profondeur de charge) |
| Entrée DC (côté PV) | |
| Puissance maximale d’entrée PV recommandée | 9000 Wc |
| Puissance DC maximale pour un seul MPPT | 3750 W |
| Tension d’entrée maximale | 600 V |
| Tension de démarrage | 100 V |
Tension d’entrée nominale |
360 V |
| Plage de tension de fonctionnement MPPT | 90 – 550 V |
| Plage de tension MPPT à pleine puissance | 300 – 500 V |
| Nombre de trackers MPP | 2 |
| Courant d’entrée maximum par MPPT | 13 / 13 A |
| Courant de court-circuit d’entrée maximum par MPPT | 18 / 18 A |
| Sortie / Entrée AC (côté réseau) | |
| Puissance nominale AC | 6000 W |
| Puissance AC maximale en sortie vers le réseau électrique | 6000 VA |
| Puissance AC maximale du réseau électrique | 12000 VA |
| Courant AC max en sortie vers le réseau électrique | 27,3 A |
| Courant AC max. en provenance du réseau électrique | 54,6 A |
